Как соединить медный и алюминиевый провод

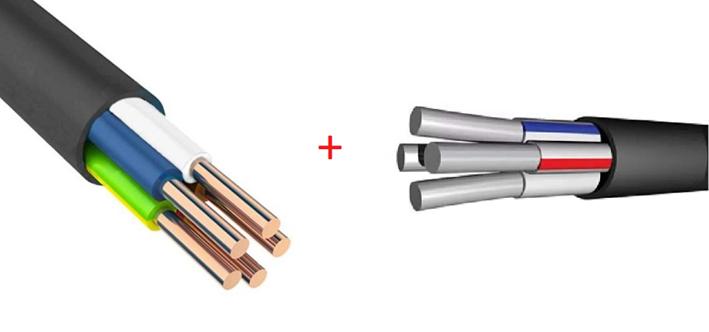

Способы соединение кабелей с медными и алюминиевыми жилами

Варианты стыковки кабелей с разными по материалу жилами, типы соединительных приспособлений. Возможные последствия неправильной стыковки.

Нередко при проведении электромонтажных работ возникает необходимость выполнить соединение двух типов кабелей с разными материалами токопроводящих жил. Многие знают, что это опасная стыковка, но все-таки существуют способны сделать это правильно и надолго. Примером такого соединения на практике может быть стыковка кабелей марок ВВГнг(A)-LS с АПвВнг(A)-LS или ПуГВ с АПВ или другие варианты. Независимо, по каким причинам нужно стыковать разнородные материалы, делать это нужно так, чтобы не происходило окисления, искрения и прочих нежелательных процессов, способных сделать данное соединение потенциально опасным для жизни и имущества.

Характеристики медных и алюминиевых проводов

Прежде, чем скручивать или стыковать другим образом провода, необходимо изучить их характеристики. Это важный момент, так как сильное отличие может стать веской причиной отказаться от такой авантюры.

Медь

ВВГнг(A)-LS – очень востребованный кабель с медными однопроволочными силовыми проводниками в качественной огнестойкой оболочке. Может состоять из 1-5 жил и содержит в себе двойную изоляцию. Первый слой белого цвета выполнен из пластика. Этот материал очень плохо горит, а при контакте с огнем при попытках плавления не выделяет едких токсинов. Об этом говорит маркировка «нг(A)-LS» в его наименовании. Кабелем разного сечения от 1,5 до 50 мм кв. выполняют прокладку силовых линий электропитания внутри и снаружи зданий.

МГШВ – провод монтажного назначения, предназначенный для подключения различных компонентов оборудования в установках, зафиксированных неподвижно или с минимальной вибрацией. Состоит из жестких медных проволок, свитых в единый проводник. Выпускается с минимальным сечением от 0,12 до 1,5 мм кв. До 0,2 мм кв. рабочее напряжение составляет 380 В, от 0,2 – 1000 В. Луженая медь хорошо защищена от окисления, вдобавок имеется два слоя изоляции из ПВХ-ленты и волокнистого материала. Выпускается в разных цветах для удобного распределения сигналов.

ПВС – многожильный и многопроволочный кабель в двойной изоляции с минимальным сечением от 0,75 мм кв. Его применяют для гибкого подключения различного переносного оборудования, также им подводят питание к вентиляторам, которые в процессе работы вибрируют. Медные жилы защищены двумя слоями ПВХ пластика.

Алюминий

АПВ – это провод с алюминиевой жесткой жилой, изолированной ПВХ-пластиком. Этот материалы выдерживает заморозки до -50 и нагрев до +70. По жилам можно передавать и распределять напряжение 450 В. Его используют для подключения станков и различного стационарного размещенного оборудования.

АПвВнг(A)-LS – силовой кабель, предназначенный для прокладки мощных линий электропередач. Выпускается с разным сечением многопроволочных алюминиевых жил от 50 до 1000 мм кв. Предназначен для прокладки мощных линий электропитания в опасных условиях, так как снабжен несколькими слоями изоляции из полиэтилена и ПВХ, а между ними имеется экран. Номинальное напряжение составляет 6 кВ, наименьший температурный предел -50 градусов.

АВВГ – кабель многожильный, состоит из набора жестких одинарных алюминиевых проволок в пластиковой изоляции и двух оболочках. Рассчитан на номинальное напряжение 660 В. Предназначен для прокладки с подключением стационарно смонтировано оборудования, которое не подвержено вибрации. Им подводят питания к домам, станкам в цехе. Материал изоляции выдерживает заморозки от -50 градусов.

Какие нужны инструменты и детали для работы, варианты соединения

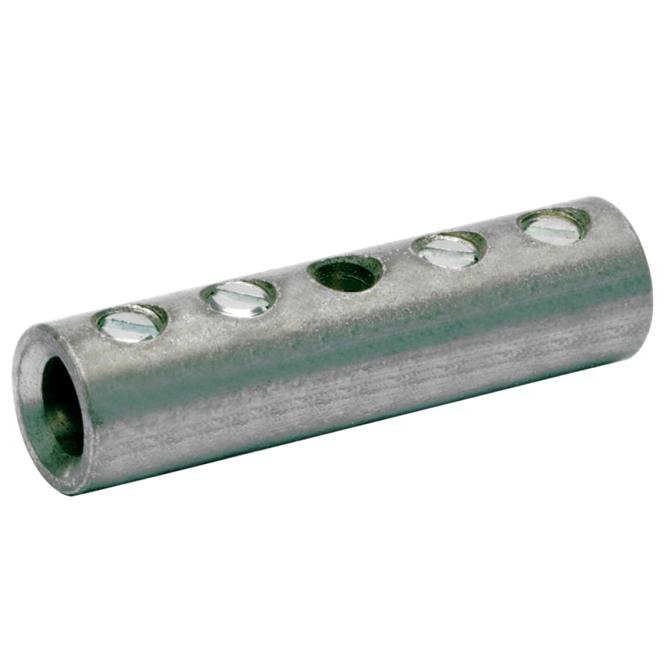

Если нужно соединить разнородные по материалам жил провода, то для этого нельзя применять обычные методы стыковки – скрутки и спайки. Алюминий не паяется теми же средствами, что и медь, а на месте скрутки разнородных металлов возникает искрение, из-за чего может произойти возгорание. Необходимо использовать винтовые соединительные приспособления, предназначенные для таких работ. Но в каких случаях может потребоваться соединить 2 разных по типу материалов жил кабелей?

Возможные случаи:

  1. Удлинение линии – для этого нужно использовать соизмеримые по площади сечения проводники, учитывая, что удельная проводимость меди больше алюминия. Если к дому подведен кабель с алюминиевыми жилами 4 мм кв., то его следует стыковать с медным 2,5 мм кв., компенсировав разницу в допустимой пропускной мощности.
  2. Разветвление силовой линии на несколько потребителей. В таком случае используют специальные приспособления. Их выбор зависит от места размещения этого соединения. На улице нужно применять специальные пластиковые изоляторы со стальными никелированными зажимами.

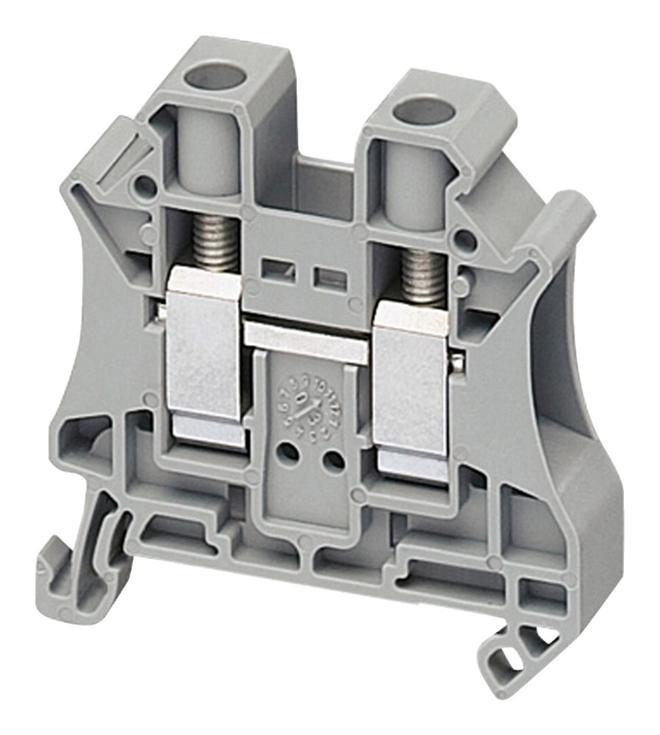

  3. Для стыковки соизмеримых по току проводов, 2,5 мм кв. медь и 4 мм кв. алюминий, подойдет винтовой клеммник с разными гнездами для установки жил. Также можно применить болтовое соединение, зажав два разнородных проводника болтом и гайкой, разделив их оцинкованными шайбами. Для этого проводники нужно изогнуть в петли, чтобы при расслаблении соединения они не выскользнули.
  4. Для соединения одинаковых по сечению проводников, например, медного 2,5 мм кв. и два алюминиевых 2,5 мм кв. лучше применить клипсу с острым контактом. Внутри имеется пружина и рычаг. Провод хорошо фиксируется в гнезде за счет пружины, а надежный контакт обеспечивается острым наконечником. Стыковка и разъединение выполняется при помощи рычага без отверток.

Примеры медных и алюминиевых проводов, которые рекомендуем мы

На практике невозможной обойтись без медных и алюминиевых кабелей. Как показывает практика, монтажникам всегда приходится искать способы соединения разнородных по материалу жил кабелей. Мы предлагаем использовать применять следующие варианты комбинаций:

  1. К трансформаторным станциям подводить напряжение 6 кВ кабелем АПвВнг(A)-LS с экраном.
  2. К медной обмотке понижающего трансформатора 6 кВ на 380 В и 220 В подключить через клеммный соединитель с никелевым покрытием через размыкатель с медной никелированной арматурой.
  3. От трансформатора подключать линии алюминиевым проводом АПВ через винтовой клеммник внутри трансформаторной будки с выводом на изоляторы через расцепитель.
  4. С изоляторов кабелем СИП подводят питание к частным домовладениям воздушным способом.
  5. На домах используют изоляторы с винтовыми зажимами для соединения с кабелем АВВГ или медным ВВГнг(A)-LS. Лучше применить огнестойкий для подвода к счетчику в двойной изоляции.

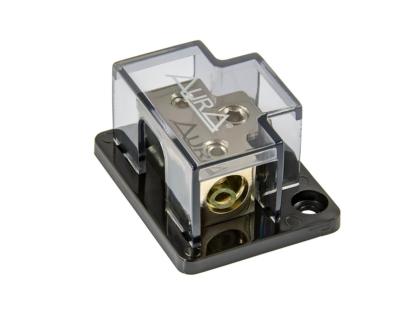

  6. Внутри здания от вводного щитка монтаж электрики выполняют кабелем ВВГнг(A)-LS с нужным сечением. Если внутри здания уже был проложен силовой кабель типа АВВГ, то к нему при помощи никелированных разветвителей, например, FHD-124N, или накидных клеммников можно подключить медные линии с меньшим сечением. Важно, чтобы суммарная нагрузка на всех линиях не превышала электрическую способность алюминиевой линии. Например, на кабель 4 с жилами 6 мм кв. можно подключить не более 3 медных проводов 2 мм кв.
